三協磁柵尺

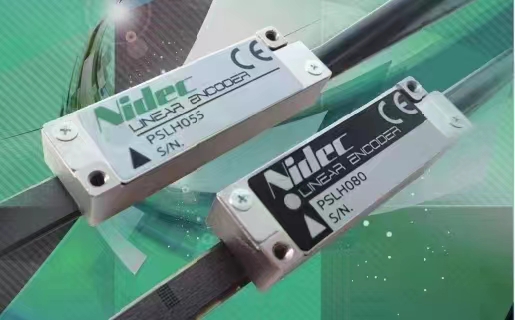

三協尼得科磁柵尺,又稱為磁氣式線性編碼器、磁性位移傳感器等。主要由兩部分構成:磁性尺、讀數頭。其原理為非接觸式掃描磁場,并將模擬測量值轉換為信號輸出
磁性尺: 由非磁性不銹鋼帶和磁性材料組成,利用與錄音技術相似的方法,通過錄磁頭在磁性尺(或盤)上錄制出間隔嚴格相等的磁波,這一過程稱為錄磁。已錄制好磁波的磁性尺稱為磁柵尺。磁柵尺上相鄰柵波的間隔距離稱為磁柵的波長,又稱為磁柵的節距(柵距)。
讀數頭: 讀頭是一種磁電轉換裝置,它將磁條上記錄的磁條信號轉化成電信號，并將其傳輸?shù)綑z測電路，已實現位移測量或位置定位。讀數頭也是磁柵尺關鍵部件，主要由勵磁繞組和信號輸出繞組組成，讀頭通過勵磁繞組供電勵磁電壓，將檢測到的磁信號轉換為脈沖信號，用于動態或靜態測量。
